Экономичнее, тише, холоднее: Тест MoDT-материнских плат. Часть I

Кратко о технологии MoDT
Напомним, что эта технология позволяет использовать мобильные процессоры в настольных ПК. Концепция MoDT – это не официальная технология компании Intel, а всего лишь термин, обозначающий SFF (Small Form Factor) десктоп или сервер начального уровня форм-фактора 1U на основе мобильных комплектующих с низким потреблением питания. Многие производители, в том числе и Intel, заинтересованы в продвижении SFF ПК. Впервые же термин MoDT ввела комания AOpen в 2004 году.

Необходимо также отметить, что, несмотря на то, что использование мобильных процессоров не ограничено продукцией Intel, а сама концепция не является Viiv-сертифицированной, на сегодняшний день рынок предлагает подавляющее большинство MoDT-ПК на базе чипов Intel, а практически каждая MoDT плата имеет сертификат Viiv.

Всегда приятно держать в руках новинки. Особенно интересные. Например, две материнские платы на 945-м чипсете, любезно предоставленные нам на тест корпорацией Intel. Правда на этот раз от Intel на них только чипсеты, а сами платы произведены фирмами MSI и Gigabyte.

«Какие же это новинки и что в них такого интересного?» - закономерно назревает вопрос. За последний год все уже успели близко познакомиться с семейством 945-х чипсетов и продукцией на их основе. А внимательный посетитель нашего ресурса даже, возможно, ткнет авторов носом в их же материал об ECS 945GZT-M.

Не будем долее испытывать терпение читателей и раскроем карты. Да, чипсетами и функционалом обе платы особо не выделяются из когорты 945-х «родственников». За исключением одной фишечки. В обеих платах реализована полноценная поддержка технологии MoDT (Mobile on Desktop) (см. врезку).

Поэтому, кстати, в комплектации обеих плат наличествуют кулеры специальной конструкции. Кулер от MSI имеет нестандартные крепления, и по высоте раза в два меньше «гигобайтового» девайса. Подстать радиатору и «вертушка» - Gigabyte использовала 70-миллиметровый вентилятор, а MSI обошлась 50-миллиметровым, правда более шумным, который на полных оборотах воображает себя как минимум реактивной турбиной. :)

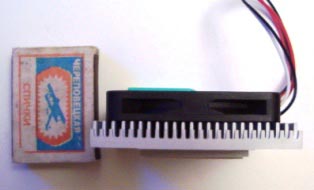

Рис. 1,2 Кулер от MSI

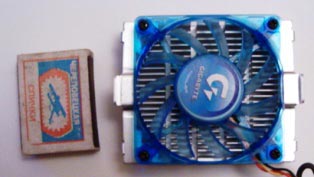

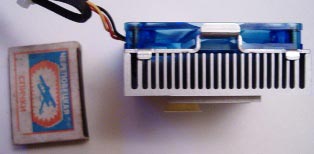

Рис. 3,4. Кулер от Gigabyte

За исключением кулеров, комплектация плат стандартна: IDE & Floppy шлейфы (обычные у платы от Gigabyte и круглые у изделия MSI), 1 SATA-шлейф, 1 Sata-power, задняя планка, мануал, CD с драйверами. С MSI в комплекте пришло еще два брекета: USB (4порта) и Firewire (2порта).

Итак, перед нами лежат на столе две платы – традиционно синий Gigabyte GA-8I945GMMFY-RH и строгий черный MSI MS-9632.

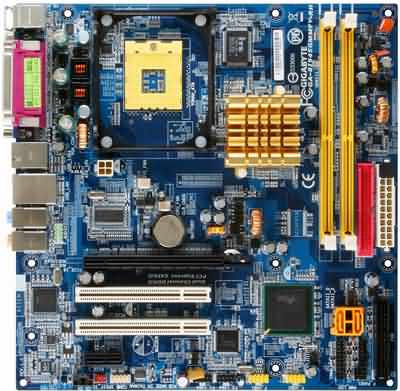

Рис 5. Материнская плата Gigabyte GA-8I945GMMFY-RH

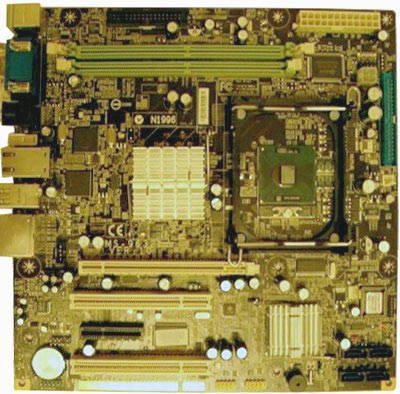

Рис 6. MSI MS-9632 с установленным мобильным процессором

Обе платы выполнены в форм-факторе u-ATX (правда, творение MSI «легким движением руки» можно превратить в полноразмерную ATX-плату, но об этом позже).

Расположение элементов на плате Gigabyte – классическое, а вот при взгляде на творение MSI сразу бросается в глаза нестандартное расположения сокета CPU и слотов памяти. Да и разъем питания редко кто из производителей выводит в правый верхний угол платы, где есть вероятность конфликта с корпусом CD-привода. Не очень удобно на наш взгляд расположен и сокет – может помешать внешней видеокарте. Что до северного моста – то он «жестоко» заперт в центре платы, что вряд ли благотворно подействует на его температурный режим. Также неудобно разведен и COM-порт – рядом с питанием. Дотянуть его брекет до задней стенки корпуса превращается в нетривиальную топологическую проблему.

Но принимая во внимание, что MSI позиционирует свой продукт не только в сегмент десктопов, а также серверов начального уровня формата 1U, такое странное расположение элементов вполне объяснимо. Действительно, СОМ-порт на лицевой панели может быть удобен, CD-приводу вряд ли грозит коллизия с разъемом питания, а верхние вентиляционные отверстия серверных корпусов не дадут сильно перегреться северному мосту. Но, как говорится: «что серверу хорошо, то десктопу – смерть» :-)

Не знаем, следствие ли это экспериментов с разводкой, но оборотная сторона платы изобилует мелкими элементами, что, вообще-то, не очень приятно, но вряд ли создаст серьезные препятствия при установке платы в любой корпус.

Оригинальная «фишка» платы – наличие в нижней части разъема для карты расширения MS95J9, которая «пристегивается» снизу, добавляет плате еще два PCI-слота и превращает форм-фактор платы в full-ATX.

Насколько ужасна разводка, настолько же отлично качество пайки. Что же касается элементной базы – конденсаторы обычные, электролитические. Смущает отсутствие привычных дросселей в цепи питания процессора. Зато уж пищать они не будут точно :-).

О детище Gigabyte сказать особо нечего – расположение элементов стандартное. Длинная видеокарта в разъеме PCI-E x16 и нулевой слот памяти, как обычно создадут некоторые проблемы сборщику. Как и IDE, втиснутый между первым слотом памяти и разъемом питания (вот ведь нашли место!). Зато удобно разведены в левый нижний угол разъемы COMB и SPDIF. А вот для батарейки, полагаем, можно было подобрать и более удачное место, нежели самый центр платы.

В-остальном все как обычно у бюджетных плат Gigabyte. Питание процессора двухфазное, конденсаторы в цепи питания – обычные электролиты. По качеству пайки плата Gigabyte чуть уступает MS-9632.

Хоть обе платы из одного 945-го семейства, чипсеты у них разные. Детище Gigabyte базируется на обычном I945GM, а в качестве южного моста использован ICH7M-DH. Плата же от MSI построена на специальной мобильной модификации 945-го чипсета - I945GT в связке с ICH7R. Сравним их возможности.

  Gigabyte
GA-8I945GMMFY-RH
MSI
MS-9632
Чипсет NB – Intel 945GM
SB – ICH7M-DH
NB – Intel 945GT
SB – ICH7R
Поддержка процессоров Core Duo/Core Solo/ Celeron-M (478pin) Core Duo/Core Solo/ Celeron-M (478pin)
FSB (системная шина), MHz 533/667
Поддержка памяти 2xDDR-II DIMM (up to 2Gb)
DualChannel (400/533/667)
2xDDR-II DIMM (up to 4Gb)
DualChannel (400/533/667)
Сеть 1x I82573 (10/100/1000Mbit) 2x I82573 (10/100/1000Mbit)
Fireware (IEEE1394) Чип Ti TSB43AB23, 3 порта IEEE1394 Чип VIA VT6307, 3 порта IEEE1394
Аудио ALS880 8ch
Встроенное видео GMA 950
Накопители1 FDD
1 IDE (UDMA33/66/100)
2 SATA-II
RAID 0/1
1 FDD
1 IDE (UDMA33/66/100/133)
4 SATA-II
RAID 0/1/0+1/5
Задняя панель 2x PS/2
1x RJ45
1x IEEE1394
4x USB 2.0
1x VGA
1x Audio 7.1
1x serial port (COMA)
1x parallel port (LPT)
2x PS/2
2x RJ45
1x IEEE1394
4x USB 2.0
1x VGA
1x Audio 7.1
1x DVI
1x Svideo + RCA
1x SPDIF I/O
Коннекторы на плате2x IEEE1394
4x USB 2.0 порта
1x serial port (COMB)
1x SPDIF I/O
1x TPM (Trusted Platform Module)
2x IEEE1394
4x USB 2.0 порта
1x serial port (COMA)
1x разъем платы расширения MS95J9
Слоты1x PCI-E x16
1x PCI-E x1
2x PCI
1x PCI-E x16
1x PCI-E x4
2x PCI
Форм-факторu-ATX (24.4см x 24.4см)
Брекеты-2 брекета для вывода внутренних портов USB и IEEE1394 на корпус
Поддерживаемые технологииIntel VIIV, MoDTIntel VIIV, MoDT

Как видим, обе платы не особо отличаются своими возможностями, разве что плата MSI поддерживает модули памяти по 2Gb в каждом из слотов, да мост ICH7R позволяет использовать до 4 портов SATA, а не 2, как на плате от Gigabyte. Также стоит упомянуть наличие на MS-9632 PCI-E x4 против PCI-E x1 у GA-8I945GMMFY-RH.

Если вам еще нужны устаревшие COM и LPT порты, то MS-9632 вряд ли вам будет интересна – полное отсутствие LPT и наличие одного COM-порта, причем не выведенного на заднюю панель. Зато вместо них на ее задней панели красуются выходы DVI, SVideo+RAC, SPDIF I/O и второго RJ45. Это уж кому что нужнее.

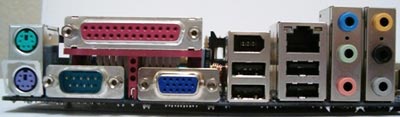

Рис 7. Задняя панель Gigabyte GA-8I945GMMFY-RH

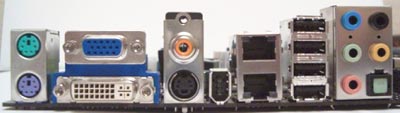

Рис 8. Задняя панель MSI MS-9632

Что касается разъемов на платах, то тут GA-8I945GMMFY-RH выделяется наличием разъема под модуль TPM (Trusted Platform Module).

Кратко резюмируя обзор плат, можно сказать следующее. Версия MoDT-платы от MSI богаче по своим возможностям продукта Gigabyte. Но лишний функционал, разумеется, и стоит дороже. Этих плат на нашем рынке (да и на российском тоже), найти не удалось. За рубежом же средние цены на плату MS-9632 около $170, а на продукт от Gigabyte – порядка $150.

P.S. Во второй части статьи мы погоняем эти платы и оценим их «в деле». Оставайтесь с нами.
