Не так страшен сервер…

При упоминании слова «сервер» на ум в первую очередь приходят бесконечные помещения дата-центров, стойки, специальное железо, которое собирается где-то далеко в стерильных залах какими-то монстрами в космических скафандрах…

Ну, по крайней мере, многие из тех, с кем авторы беседовали на эту тему, невольно противопоставляли сервера и ноутбуки обычным десктопам. Мол, первые и вторые производятся серьезными компаниями «где-то за бугром» из первоклассных железок, а последние собираются «здесь» из дешевого китайского барахла. Подобному мнению весьма способствует тот факт, что до последнего времени производство серверов и мобильных компьютеров в местных условиях налажено не было, и весь подобный товар шел в штучном количестве от серьезных брендов.

Ситуация в последнее время начинает меняться коренным образом. Кое-кто в городе уже производит ноутбуки под своей торговой маркой, несколько компаний уже занялись или готовятся к производству серверов.

А чтобы вы не думали, что сервер – это что-то очень страшное и непонятное, мы решили одолжить у компании «Интел» один из производимых под ее маркой серверов, причем собранный не «там», а «здесь», и посмотреть на его «начинку» более внимательно.

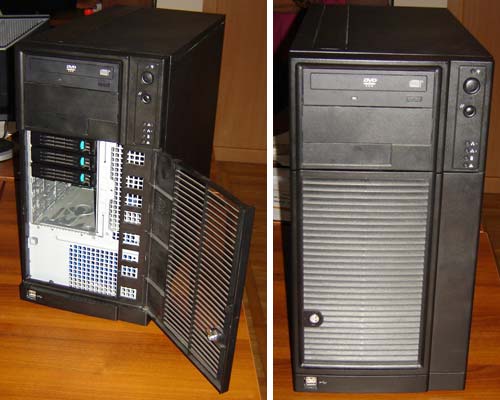

Итак, вот как этот «монстр» выглядит снаружи:

Сервер собран на следующих элементах:

Шасси: Intel Server Chassis SC5299-E DP
Материнская плата: Intel Server Board s5000VSA(SATA)
Процессоры: 2х Dual-Core Intel Xeon 5060 (3.2 GHz /2x2M/ 1066 MHz FSB/ S 771)
Память: 4x512 Mb PC2-4200F-444-12-A0 Crucial Technology (Full Registered Memory With ECC/ 533 MHz/ CL4)
DVD-Rom: TEAC DVD-ROM/CD-RW

Сэмпл, как всегда, инженерный, на что и указывает соответствующая надпись:

Устройство сервера

Теперь рассмотрим более детально каждый из элементов данной системы.

Шасси:

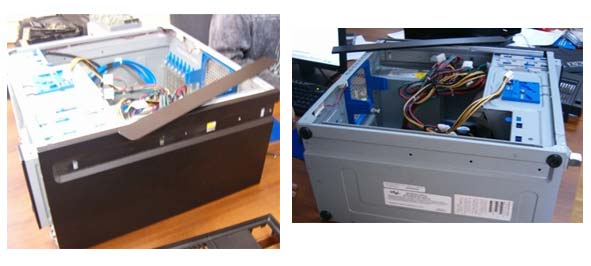

Корпус (шасси) этого сервера представляет собой конструкцию, довольно-таки прилично весящую. При производстве использовался хороший металл, а острые края были аккуратно завальцованы. Обычное положение – tower, но допустима также установка в 19-дюймовую стойку в лежачем положении:

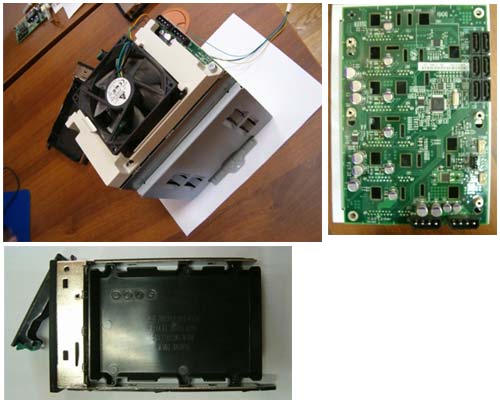

Жесткие диски располагаются в специальной съемной корзине, рассчитанной максимально на 6 устройств. Корзина снабжена активным охлаждением и своей отдельной, весьма серьезной, системой питания, поддерживающей горячее отключение накопителей. В этом сервере была установлена корзина для SATA-жестких дисков, другая модификация рассчитана на SAS-накопители и обратно совместима с этой.

Диски располагаются в индивидуальных защелкивающихся салазках, которых в корзине шесть.

Питание

Мощность блока питания, произведенного известным брендом Delta Electronics, составляет 550 Вт. При этом блок имеет всего 2 линии +12В, тем не менее достаточно мощные: +12В1 – 40А, +12В2 - 16А, при этом максимальная комбинированная нагрузка не должна превышать 40А.

Чувствуется, что буферизированная память с коррекцией ошибок, контроллеры на материнской плате и два двухядерных процессора потребляют немало, на прочие же девайсы выделено 16А, чего вполне хватит для шести жестких дисков и остальных узлов, посаженных на эту линию.

Система охлаждения

Как выяснилось «при вскрытии», компания Delta Electronics умеет производить не только «пищеблоки» серверов – жутко ревущая футуристическая конструкция на задней стенке оказалась на поверку выдувным вентилятором с воздуховодом, также произведенным данной компанией.

Эта вертушка размером 120х120х38 мм раскручивается до 3700 оборотов в минуту, прокачивая за то же время почти пять кубометров воздуха и потребляя при этом около 12,5 Вт. Такой вот неслабый «внук Карлсона». На максимальных оборотах данный вентилятор ревел как реактивный самолет на взлете, сдувая бумаги с соседнего стола. Заявленный производителем его уровень шума составляет 53 dBA. Громко? Пожалуй. Хотя для серверного сегмента главным качеством все же следует признать не шумность, а производительность. Кстати, после прохождения процедуры POST срабатывает система управления оборотами, и шум фактически пропадает.

Внутреннее убранство

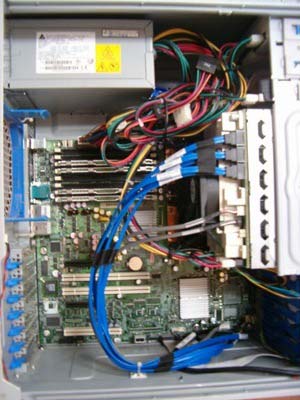

Внутри наблюдается приятный глазу порядок в проводах, если не обращать внимания на «комок» проводов от блока питания. Последний расположен немного нестандартно, а именно повернут на 180 градусов относительно продольной оси. Пространства для нормальной циркуляции воздуха хватает, все компоненты сервера неплохо обдуваются током воздуха.

Процессоры

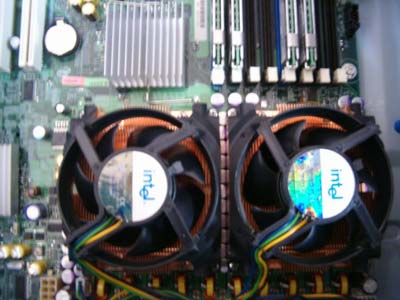

В пришедшем к нам сервере было обнаружено два Dual-Core Intel Xeon 5060 Socket 771, разъемы под которые прячутся за корзиной для жестких дисков. Для охлаждения обоих процессоров используется пара медных кулеров от компании Intel. Сбоку расположены дроссели схемы питания процессоров, прикрытые пластиковым кожухом-воздуховодом.

Каждый кулер крепится четырьмя болтами к шасси через отверстия в материнской плате. Снимать их мы не посчитали интересным - хлопотно, да и особо нового ничего не увидишь, процессорный разъем технически полностью повторяет 775-й, т.е. та же рамка для фиксации процессора, те же ножки, но в чуть меньшем количестве.

Системная плата и память

Акцентируем свое внимание на материнской плате, которая послужила основой для этого сервера. Intel Server Board S5000VSA (SATA), основанная на чипсете Intel 5000V, позиционируется компанией для серверов начального и среднего уровня (SMB).

Качество пайки – серверное, изобилие как распаянных, так и нераспаяных элементов.

Что привлекло наше внимание, так это USB-разъем, разведенный в середине нижнего края платы.

Плата официально поддерживает до двух процессоров Dual-Core Intel Xeon с частотой системной шины 667/1066/1333 МГц, т.е. фактически все процессоры Intel Xeon, исключая четырехядерные (что не оговорено в документации на данную материнскую плату). Стоит отметить, что имеются 8 слотов для оперативной памяти DDR2 ECC FB, максимальный объем которой может достигать 16 Гб.

Из слотов расширения присутствуют 2 PCI-Express x4 (коннекторы х8), 2 PCI-X 64 МГц/133 МГц и PCI 32-бита/33 МГц разъемы.

О видеоподсистеме говорить особо нечего, распаяно видео от ATI серии х10хх с 16 Мб памяти.

Плата поддерживает подключение 2 IDE устройств (1 канал) и 6 SATA устройств. Доступна организация RAID-массивов уровня 0, 1 и 10, RAID массив уровня 5 опционален. Если говорить о поддержке сети – это 2 порта Gigabit Ethernet.

Имеются 6 четырехпиновых контактов для вентиляторов (2 в верхнем левом углу, к одному из них подключен вытягивающий вентилятор, и 4 – в нижнем правом углу).

Стоит также отметить память, которая стоит в этом сервере:

В сервере были установлены четыре планки по 512 Мб буферизированной памяти с коррекцией ошибок PC2-4200F-444-12-A0 Crucial Technology (Full Registered Memory With ECC/ 533 MHz/ CL4), опять-таки инженерные образцы.

Пара слов в заключение

Ну вот и все, ничего сложного :). Собрать такой сервер по силам любому грамотному специалисту. Было бы умение и, самое главное, желание…

P.S.

Рецепт приготовления сервера от компании «Интел»

Ингредиенты: доступ в Интернет, навыки в сборке компьютеров, деньги на комплектующие.

Процесс приготовления: Зарегистрироваться на сайте интеграторов «Интел», воспользоваться онлайн-утилитой «Конфигуратор сервера», оформить заказ, получить комплектующие, правильно их собрать воедино и, наконец, выдать готовый продукт нетерпеливо ждущему клиенту…
