Обзор кейса GT Black

Думаю, многие читатели согласятся с тем, что в первую очередь марка Aerocool ассоциируется с достаточно дорогими и технологичными корпусами.

Однако героем данного обзора станет модель эконом-класса – Aerocool GT Advance Black Edition, розничная стоимость которой (в пересчете с европейской цены) колеблется около отметки $40.

Упаковка и комплектация

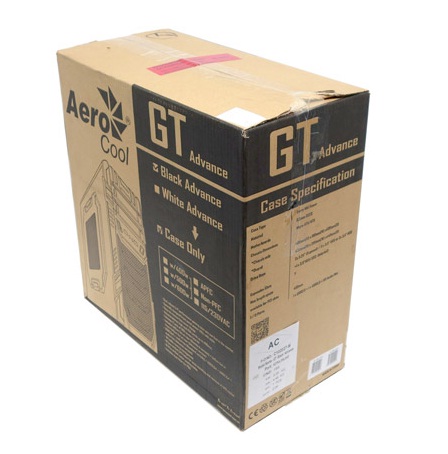

Коробка по меркам современных игровых корпусов миниатюрная. В полном согласии с трендом - натуральный картон, монохромный принт.

Вызывает удивление, насколько она легкая.

Вырезы в картоне для удобства транспортировки не предусмотрены, это можно было бы отнести к недостаткам, но я взяв коробку под мышку, спокойно дошел с ней от машины до лаборатории. Да и “лайфхак” с ручкой из скотча никто не отменял ;)

Внутри корпус облачен в полиэтиленовый пакет и зажат между пенопластовыми фиксаторами. Хоть я и негативно отношусь к пенопласту, данная его разновидность меня огорчила чуть менее, чем обычно. Пенопласт оказался не особо скрипучий, не сыпался, не сломался при извлечении из коробки. В целом упаковка заслуживает положительной оценки, потому что, на мой взгляд, самое главное то, что для извлечения подопытного не пришлось прилагать чрезмерные усилия, как это часто бывает с дешевыми корпусами.

Комплект упакован в пластиковый пакет, прикованный пластиковой стяжкой к корзине жестких дисков.

Внутри находится руководство пользователя

… все необходимые винтики и, внимание, фирменный переходник, позволяющий подключить фронтальный порт USB3.0 к материнской плате, поддерживающей только USB2.0.

На мой взгляд, последнее стоит отметить как существенный плюс. Ведь весьма вероятна сборка в бюджетном корпусе бюджетных, или даже устаревающих Б.У. компонентов.

Внешность и дизайн

Оценивать дизайн корпуса дело не благодарное. Кому-то нравятся строгая классика, кому-то - более сложные формы.

Лицевая панель комбинирована из пластика и металлической сетки с пылевым фильтром.

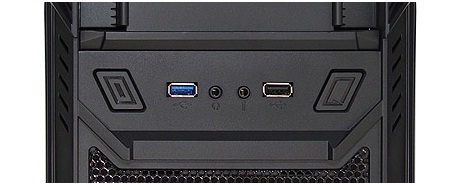

Над ней находится блок управления, на котором стоит отметить большие удобные кнопки питания и перезагрузки.

Между ними находится пара портов USB, один из которых поддерживает стандарт 3.0, и разъемы для наушников и микрофона. Индикаторы дисковой активности и питания отсутствуют. То, что компьютер включен, пользователь поймет по подсветке.

В верхней части размещены две съемные заглушки, закрывающие отверстия 5-дюймовых устройств, их можно легко вынуть для установки устройства, не отсоединяя лицевую панель.

Переднюю панель можно снять, она крепится только на пластиковых защелках. Это дает возможность легко очистить от пыли нагнетающий 120 мм вентилятор.

Задняя панель типична для корпуса с нижним расположением блока питания.

Отметим наличие семи слотов для плат расширения. И вентиляционное отверстие, за которым скрыт 120 мм кулер, выдувающий нагретый воздух из корпуса.

Нижняя панель корпуса радует достаточно высокими ножками, которые обеспечат беспрепятственный забор воздуха.

Стоит отметить и обширное вентиляционное отверстие для блока питания, закрытое изнутри простеньким пылевым фильтром.

На боковой дверце предусмотрено перфорированное место для установки дополнительного 120/140 мм вентилятора.

Верхняя грань глухая и ничем не примечательна, разрешите проиллюстрировать ее на общем снимке.

Внутреннее строение

На фотографии ниже представлен упоминавшийся выше съемный пылевой фильтр. Его легко снять для промывки.

Материнская плата находится над блоком питания. В ее поддоне обращает на себя внимание весьма крупный вырез, который должен позволить устанавливать системы охлаждения CPU с упорной крестовиной (backplate), без демонтажа материнской платы.

Обратите внимание, что корпус изнутри также окрашен в черный цвет, это можно записать в плюс.

Aerocool GT Black оборудован системой управления кабелями, удобство которой будет оценено в разделе, посвященном сборке тестовой системы.

Корзина для жестких дисков самая простая и позволяет прикрутить к корпусу пару HDD 3.5”. Она ориентирована в продольном направлении, находится в нижней части корпуса и навевает воспоминания о старых добрых временах. Отсутствие вибропоглощающих прокладок, салазок и безвинтового крепления в виду ограниченного бюджета можно простить, приняв во внимание, что производитель предусмотрел крепление для двух 2.5” SSD.

Подробнее я остановлюсь на креплении SSD-дисков в разделе, посвященном особенностям сборки.

Очевидно, что главным критерием оценки данного корпуса станет вывод о его способности вместить в себя актуальную тестовую систему. Поэтому нам следует как можно скорее перейти к описанию особенностей сборки и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.

Тестовый стенд

В тестируемом корпусе собиралась следующая система:

• Материнская плата: ASUS Z87-A;
• Центральный процессор: IntelCore i5-4670K;
• Охлаждение CPU:
  • Радиатор: ScytheMugen 4;
  • Вентилятор: Scythe 120 мм;
  • Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: 2 x 4 Гбайта G-Skill DDR3;
• Видеокарта: HIS (reference) 2 Гбайта ATI Radeon HD 6950;
• Дисковая подсистема: SSD PatriotWarp 64 Гбайта;
• Блок питания: Hipro HP-D6301AW, 630 Ватт.

Особенности сборки

Боковые крышки фиксируются с помощью болтов с накатанной головкой. Качество резьбы нареканий не вызывает

Системная плата в Aerocool GT устанавливается на экструдированные выпуклости поддона, а не стандартные шестимиллиметровые стойки. Существуют доводы за и против такого решения, оставим их за кадром, дабы не повторятся. Отмечу, что с резьбой и точностью разметки согласно стандарту ATX все в порядке, и плата была установлена без каких либо затруднений.

Габаритная система охлаждения CPU в виде Mugen 4 была заранее проинсталлирована на материнской плате, и в том, что эта сборка поместится в таком тесном корпусе, возникали серьезные сомнения. Обратите внимание, кулер выдается за границы корпуса.

Только экструдированная средняя часть боковой стенки позволила ей закрыться, оставив едва ли миллиметр запаса.

Возможность принять такую габаритную систему охлаждения CPU стоит считать несомненным плюсом для такого компактного и бюджетного корпуса.

Нужно отметить тот момент, что в случае глухого потолка, разумно было бы ориентировать вентилятор на системе охлаждения CPU таким образом, чтобы он гнал воздух назад, в сторону выдувающего вентилятора на задней панели. Но ограничение по высоте не позволило разместить Mugen 4 таким образом.

Как уже упоминалось, Aerocool позаботилась о возможности установки двух SSD-накопителей. В данном случае тестовый накопитель был подключен таким образом:

Простые крепления позволяют достаточно надежно прикрутить твердотельный накопитель на крышке корзины 3.5” дисков, в поперечном направлении.

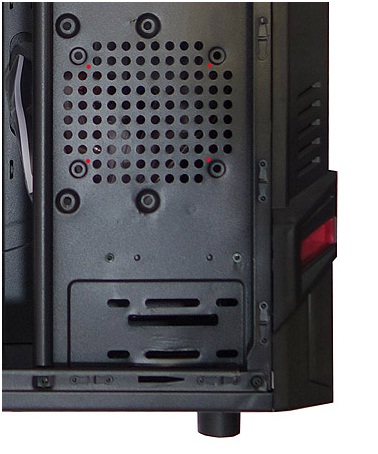

Второй диск можно прикрутить вертикально, я пометил на изображении крепежные отверстия красными точками.

Собранная система выглядит так:

Достаточно аккуратно, с точки зрения укладки кабелей, кроме кабеля 12 В, идущего к материнской плате. На тестовом блоке питания он слишком короткий, и его никогда не удается проложить за поддоном.

Тут следует отметить систему управления кабелями, которая не вызывает нареканий. Посмотрите, что скрывается за задней крышкой:

Остается отметить, что все края корпуса просто отличнейшим образом завальцованы, и никаких мелких травм при сборке получено не было.

Система охлаждения корпуса

Система охлаждения корпуса Aerocool GT представлена двумя схожими 120 мм вентиляторами. Один из них, из прозрачного красного акрила, с подсветкой, находится за лицевой панелью и отвечает за забор воздуха.

Второй на задней панели, из черного пластика, работает на выдув.

Учитывая, что на выдув также работает система охлаждения графического ускорителя, в корпусе установится пониженное давление, которое может способствовать зарастанию пылью.

Как система охлаждения покажет себя в “боевых условиях” мы узнаем совсем скоро, как только напомним про наш инструментарий, методику тестирования и перечислим компоненты тестового стенда.

Инструментарий

Методика тестирования

Уровень шума и эффективность системы охлаждения Aerocool GT оценивались в сравнении с открытым стендом («OpenStand» на графиках). Все испытания проводились в 64-битной Windows 8.1 Beta. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).

Охлаждение

Процессор IntelCore i5 4670K был разогнан до скромных 4000 МГц путем повышения коэффициента умножения до 40 синхронно для всех четырех ядер. При этом его напряжение было увеличено до 1.15 В.

Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, 20 итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).

За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках – температура самого горячего ядра.

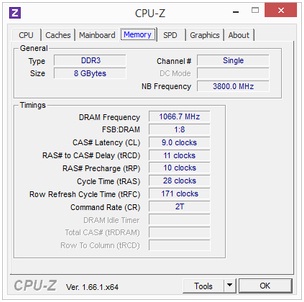

Частота памяти была 1066 МГц при номинальном напряжении.

Видеокарта была слегка разогнана под штатной системой охлаждения (840 и 1325 МГц по чипу и памяти соответственно). Для ее разогрева использовалась утилита FurMark версии 1.11.0 со следующими настройками:

Фиксация показателей температур GPU и скорость вращения ее турбины производилась штатными средствами Furmark.

Система охлаждения ускорителя работала в автоматическом режиме.

Температура в помещении в ходе всего тестирования поддерживалась на отметке 24 градуса Цельсия.

Шум

Для проверки акустических параметров тесты запускались в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.

Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины референсного Radeon HD 6950 во время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 оборотов в минуту).

Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.

Результаты тестирования

Шум

Первым делом – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:

Звуковое давление, дБ

Система в корпусе с точки зрения шума эквивалентна открытому стенду. На расстоянии в 1 метр уровень шума составил приемлемые 40dB.

Охлаждение

Idle | Burn
CPU Temp, °C

GPU Temp, °C

Video Fan, % of max RPM

Система охлаждения Aerocool GT показала себя отлично. Температура на CPU эквивалентна открытому стенду, и это при не самой оптимальной ориентации кулера. GPU выигрывает у открытого стенда целых 2 градуса, к тому же его турбина работает на меньших оборотах. И это результат в тесном бюджетном корпусе всего с двумя вентиляторами! Данный факт приятно удивил.

Заключение

Итак, мы познакомились с достаточно удачным вариантом недорогого (да что уж там, бюджетного!) игрового корпуса. Никаких проблем во время сборки выявлено не было, система охлаждения показала высокую эффективность и приемлемый уровень шума.

Плюсы:

• Общее качество изготовления;
• Высокая эффективность системы охлаждения;
• Крепление для двух SSD;
• Порт USB 3.0 на главной панели и комплектный переходник для его подключения к порту 2.0;
• Компактность;
• Доступная цена.

Минусы:

• Не слишком внушающие доверия пластиковые панели.
