Обзор модульного блока питания AeroCool KCAS 650M

Недавно мы проводили тестирование блоков питания линейки AeroCool KCAS, доступные модели с сертификатом 80 PLUS Bronze. И более того, три устройства получили внимательные и удачливые читатели этого обзора. Сегодня вновь вернемся к этой линейке, поводом стало пополнение блоками с модульной системой питания. В качестве тестового образца выбран народный AeroCool KCAS-650M 650W, способный обеспечить питание не только для обычного, но и игрового ПК, включая и системы с NVIDIA GeForce GTX Titan X.



1

Перед тем, как начать, хотелось бы провести небольшой ликбез по типу подключения блоков питания. Есть три вида: стандартные, частично модульные и модульные. Обычные блоки питания это те, к которым привыкло большинство пользователей, у таких моделей имеется большой пучок проводки, жестко затянутых внутри корпуса. Здесь нет возможности увеличения длины кабелей, замены при повреждении или просто демонтажа лишних линий. Второй тип – тот, к которому относится наш подопытный, частично модульные системы. Тут из корпуса выходит ограниченное число проводов, как правило, это питание материнской платы и процессора, остальные кабели подключаются при помощи разъемов на корпусе. И третий вариант, когда вся проводка полностью отсоединяется от корпуса. Модульная система позволяет избавиться от проблемы с лишней проводкой, занимающей много места внутри корпуса и ухудшающей циркуляцию воздуха. Обычно такие модели стоят немного дороже.

Комплектация



1

Поставляется AeroCool KCAS-650M 650W в темной упаковке, на лицевой части красуется логотип сертификата 80 PLUS Bronze. Из полезной информации: технические характеристики, данные по линиям, отметка о поддержке процессоров Haswell.



1

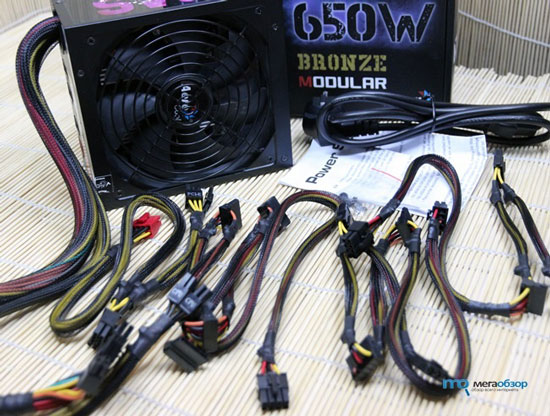

Комплектация включает: силовой кабель, кабель с 4 SATA, кабель с 2 SATA и 2 MOLEX, кабель c 1 SATA и 2 MOLEX, кабель с двумя PCI по схеме 6+2, переходник с MOLEX на Floppy, набор винтов для крепления, а также техническую документацию.



1

Внешний вид



1

Бюджетный статус AeroCool KCAS-650M 650W не сказался негативно на внешнем его внешнем виде и материалах. Выглядит он интересно за счет наклейки на боковой части и гриля в районе вентилятора.



1

На боковую часть нанесена подробная информация по техническим характеристикам каждой линии.

1

Из корпуса выходит только два кабеля, это 24-контактный ATX и 8-контактный кабель CPU. Вся проводка идет с защитной оплеткой.

1

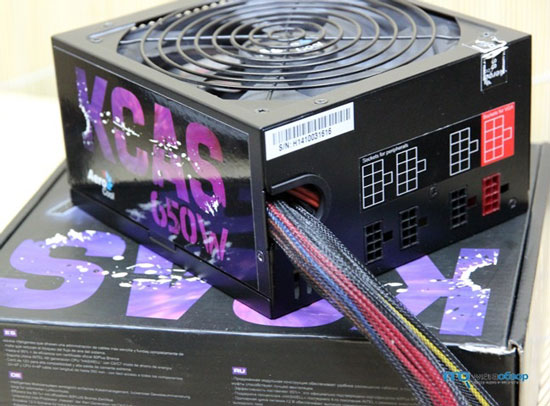

На обратной стороне четыре разъема для подключения съемной проводки. Для видеокарты отдельная ветка с красной маркировкой.

Начинка

В основе используется плата HEC Group с конденсаторами Teapo, а также отдельная плата с фильтром электромагнитных помех. На линиях 12 и 5 В емкость составляет 4400 мкФ, в цепи 3.3 В – 2200 мкФ.

1

Обдувает конструкцию вентилятор YongLin DFS132512H со скоростью вращения - 1700 об/мин. Предусмотрена защита дифференциальных помех на двух конденсаторах.

1

В системе стоит стабилитрон для защиты при всплесках напряжения. Имеется блок для коррекции фактора мощности в виде полного моста. Четыре сборки на линию 12 В, две на 5 В и отдельный выпрямитель для 3.3 В.

1

На линиях 12 В и 5 В есть дроссель групповой стабилизации.

Тестирование AeroCool KCAS-650M 650W

Использовался тестовый стенд.

Модель

Данные

Корпус

AerocoolStrike-X Air

Материнская плата

Biostar Hi-Fi Z87X 3D

Процессор

Intel Core i5-4670K Haswell

Кулер для процессора

DeepCool Ice Blade Pro v2.0

Видеокарта

Inno3D iChill GeForce GTX 780Ti HerculeZ X3 Ultra

Оперативная память

Corsair CMX16GX3M2A1600C11 DDR3-1600 16 Гб Kit CL11

Жесткий диск

ADATA XPG SX900 256 ГБ

Жесткий диск 2

WD Red WD20EFRX

Блок питания

AerocoolTemplarius 750W

Wi-Fi адаптер

TP-LINK TL-WDN4800

Аудио

Creative Sound Blaster EVO Wireless

Монитор

iiyamaProLite E2773HDS

Монитор 2

Philips 242G5DJEB

Мышка

ROCCAT Kone XTD

Клавиатура

ROCCAT IskuBlack USB

Стабилизатор

Sven AVR PRO LCD 10000

Операционная система

MicrosoftWindowsUltimate 8 64-bit

По принятой нами схеме все показатели снимаются в трёх режимах: простой, штатный режим работы, нагрузка. Во время нагрузки максимально нагружается процессор и видеокарта, показатели снимаются по прошествии 5 минут выхода на пиковую нагрузку.

Уровень шума:

1

График 1 (простой – 32 Дб, штатный – 35 Дб, нагрузка – 47 Дб)

Работу блока питания AeroCool KCAS-650M 650W не слышно, легкий шум появляется только при максимальной нагрузке и выходе оборотов вентиляторов на максимальную частоту вращения.

Температура

1

График 2 (простой – 37° C, штатный – 45° C, нагрузка – 52° C)

КПД

1

AeroCool KCAS-650M 650W имеет высокий уровень КПД, он находится в пределах сертификата 80 PLUS Bronse. КПД в зависимости от нагрузки составил:
Таблица (150W – 86%, 250W – 90%, 400W – 91%, 550W – 87%, 650W – 89%)

Уровень напряжения на линиях

1

+12VA (простой – +12,14 V, штатный – +12,01 V, нагрузка – +11,92 V)
+5V (простой – +5,04 V, штатный – +5,04 V, нагрузка – +5,01 V)
+3.3V (простой – +3,38 V, штатный – +3,36 V, нагрузка – +3,33 V)

Итоги по AeroCool KCAS-650M 650W

AeroCool KCAS-650M 650W станет отличным выбором для систем, построенных на одной видеокарте. При SLI и Crossfire рекомендуем обратить внимание на старшие модели. Блок питания продемонстрировал высокий уровень КПД. Несмотря на ценник, производитель не стал экономить на фильтре помех и защите от всплесков напряжения. Комплектной проводки хватает для подключения большого количества компонентов. В завершении отметим низкий уровень шума. Явных минусов у этой модели нет.
