Общеизвестно, что большинству домашних пользователей ПК для решения повседневных задач не требуется огромный функционал и сумасшедшие вычислительные мощности современных компьютеров. Для них намного важнее такие факторы, как невысокая цена, низкое энергопотребление, малые размеры и расширенные мультимедийные возможности. Все сказанное справедливо и для офисных пользователей, причем зачастую даже в большей степени.
И, пожалуй, самой знаковой тенденцией последних двух лет стал пересмотр ведущими чипмейкерами концепций разработки эффективных платформ для построения домашних и офисных ПК начального уровня (неттопов) и мультимедийных систем (домашних театров или HTPC).
Гонка гигагерц и тепловых пакетов прошлых лет вынуждала пользователей и производителей материнских плат извращаться в поисках основы для домашних систем. Тепловыделение было основным сдерживающим фактором. Как вариант решения проблемы в свое время предлагались различные концепции, в том числе MoDT.
Следующим этапом стало появление специализированных продуктов, предназначенных для использования в качестве основы в неттопах и HTPC: материнских плат D201GLY/D201GLY2, а затем и D945GCLF/D945GCLF2. Их отличительной особенностью были сверхмалые (17x17см) размеры и сниженное энергопотребление.

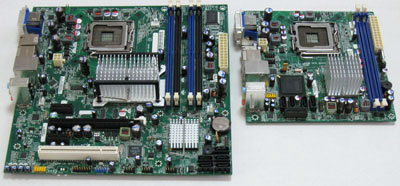

Сравните размеры! На полноразмерной плате DQ45CB лежит mini-ITX DQ45EK
Первые решения не были лишены определенных недостатков. MoDT подразумевала использование мобильных процессоров, что весьма увеличивало стоимость системы. Платы D201GLY и D201GLY2 обладали хорошими характеристиками в плане тепловыделения и цены, но чипсет от SiS имел достаточно слабое графическое ядро, не удовлетворяющее современным требованиям.
Наконец, платы D945GCLF/D945GCLF2 со встроенными процессорами Atom обладали приличным графическим потенциалом и демонстрировали потрясающую скромность в энергопотреблении. Платы великолепно подходили на роль основы для неттопов. Недостатками их был один слот памяти с ограничением ее максимального размера до 2 Gb, отсутствие выходов DVI и HDMI, низкая частота системной шины (533 MHz) и не очень продвинутая аудиоподсистема. Это делало использование их в качестве основы для домашнего театра (HTPC) несколько затруднительным.
И вот, наконец, появились достойные кандидаты на роль основы для мультимедийных домашних машин – платы DG45FC / DQ45EK.
Одна из них, а именно DQ45EK, была передана нам на днях компанией Intel, но чтобы у читателя сложилось цельное впечатление о возможностях этих малюток, я рассмотрю возможности обеих плат.
D201GLY2 | D945GCLF | DQ45EK | DG45FC | Примечание | |
Форм-фактор | Mini-ITX (6.75” x 6.75” [171.45 мм x 171.45 мм]) | Совместим с micro-ATX | |||
Поддержка процессоров | Intel Celeron 220 | Intel Atom Processor 230 | LGA775 - Core 2 Quad, Core 2 Duo, двуядерные Intel Pentium и Intel Celeron, Intel Celeron серии 400 | У первых двух плат процессоры впаяны в плату | |
Частота системной шины | 533 MHz | 1333 MHz | |||
Чипсет | SiS962 | Intel 945GC Express / ICH7 | Intel Q45 Express / ICH10R | Intel G45 Express / ICH10R | |
Встроенная графика/ TV-out | SiS Mirage 1 | Intel GMA 950 | Intel GMA X4500 с интегр. выходами DVI-D + DVI-I | Intel GMA X4500HD с интегр. портами HDMI и DVI-I | |
Поддержка памяти | DDR2 533 MHz | DDR2 533/667MHz | DDR2 533/667/800 MHz | ||
Кол-во слотов памяти & максимальный объем | 1 x 1 Gb | 1 x 2 Gb | 2 x 2 Gb (Dual Channel) | ||
Аудиоподсистема | AC’97 – 2-х канальный | Intel HD Audio (Realtek ALC662 2+2 канала) | Intel HD Audio (5.1-канальная на базе кодека ADI AD1882) | Intel HD Audio (8-канальная (7.1) с пятью аналоговыми аудиовыходами, одним оптическим цифровым аудиовыходом S/PDIF и аудиокодеком IDT 92HD73E) | |
LAN | 10/100 | 10/100/1000 | |||
USB | 6 (4 внешних + 2 внутренних) | 10 (6 внешних + 4 внутренних) | |||
PCI slots | 1 | - | |||
PCI Express x1 | - | 1 | |||
SATA | 2 (1.5 Gb/с) | 2 (3.0 Gb/с) | 5 SATA (3.0 Gb/с), в том числе один порт eSATA с поддержкой RAID 0, 1, 5, 10 | ||
PATA | 1 | - | |||
IEEE1394 | - | 1 | - | ||
ИК-порт | - | да | |||
Поддержка технологий, сертификаты | Intel AMT 5.0 Professional Intel Trusted Platform Module Cертификат MS Windows Vista Premium WHQL | Dolby Home Theatre Cертификат MS Windows Vista Premium WHQL |
Как видим, предыдущие решения несравнимы по возможностям с новыми продуктами Intel.

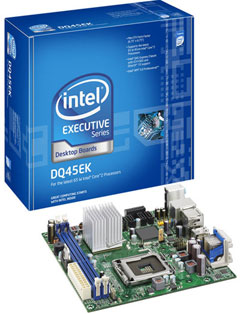

DQ45EK: Миниатюрная рабочая лошадка
По сравнению с DG45FC, DQ45EK оснащена упрощенным графическим ядром GMA X4500 с аппаратной поддержкой DirectX 10, Shader Model 4.0 и OpenGL 2.0, но без поддержки аппаратного декодирования HD и менее «навороченной» аудиоподсистемой. Выходы HDMI и S/PDIF в этой модели отсутствуют, вместо этого плата оснащена портом IEE1394.
Ее вполне можно использовать в качестве основы для медиацентра начального уровня, но ее основное предназначение скорее офисная работа (на что, кстати, указывает литера Q в названии).

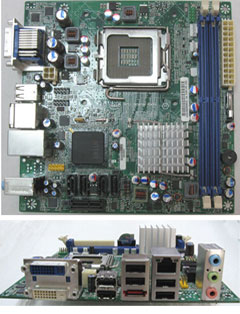

Пара слов об исполнении платы: достаточно плотный монтаж, многие элементы вообще вынесены на нижнюю сторону PCB, трехфазный преобразователь питания, ATX-питание по схеме 20+4pin, оригинальная разводка, приведшая к тому, что северный и южный мост находятся рядом друг с другом на одной линии. Вокруг процессора оставлено место для достаточно объемного радиатора. Расположение портов SATA не очень удобное, но тут уже ничего не поделаешь – дефицит места диктует свои условия.
Возможностями расширения плата, правда, не балует – и это не удивительно, учитывая ее микроскопические размеры. Но, тем не менее, один слот PCI Express x1 разработчики все же предусмотрели. Пользователь может установить в него, скажем, Wi-Fi-модуль, модем или же звуковую карту.
>На заднюю планку выведены два разъема DVI, шесть USB, один eSATA, один IEEE1394, разъем RJ45 «гигабитной сетки» и, наконец, три аудиоконнектора.
Плата поддерживает процессоры на микроархитектуре Core вплоть до Core 2 Quad с частотой до 1333 MHz.
Поддерживаются планки памяти DDR2 объемом до 2 Gb и частотой до 800 MHz в режимах Single Channel и Dual Channel.
Дисковая подсистема позволяет организовывать RAID-массивы различной конфигурации (0,1,5,10).
Мощный функционал модели DQ45EK наряду с поддержкой технологий VPro и Intel TPM делают ее очень привлекательной для использования в качестве достаточно мощной рабочей станции.

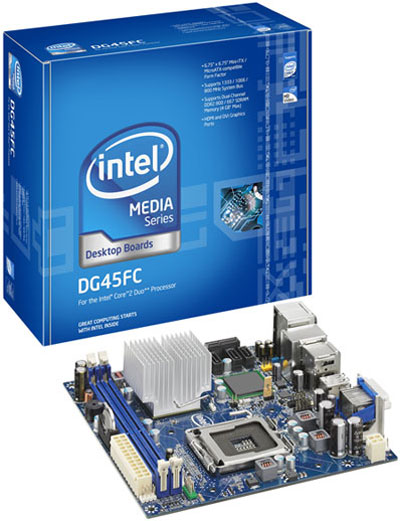

DG45FC: Изящный фундамент для домашнего театра
Вторая плата, DG45FC, в основном ориентирована на использование в качестве основы для медиацентра. Плата имеет мощное встроенное графическое ядро GMA Х4500HD с поддержкой DirectX 10. Ядро поддерживает аппаратное декодирование видео HD-формата, в том числе 1080p. Для вывода картинки используются DVI и HDMI-выходы.
Аудиоподсистема также вполне на уровне - 8-канальное HD Audio с оптическим цифровым аудиовыходом S/PDIF, полагаю, не удовлетворит разве что меломана-маньяка.
Приятными «фичами» для медиацентра является наличие «на борту» порта eSATA, гигабитной «сетки», разъемов для подключения COM и ИК-портов, а также выходов аудио фронтпанели.
Короче говоря, если эта плата и не идеальный медиацентр, то по крайней мере решение, максимально к нему приближенное.
Заключение
Напоследок хотелось бы отметить, что в данном случае Intel определенно попала «в яблочко». Оба продукта обладают достаточно мощным функционалом и приличной производительностью. Я изучил ситуацию на рынке и могу отметить, что в данном сегменте рынка на сегодняшний день нет лучших решений.
Анонс
Во второй части обзора я попытаюсь оценить производительность платы DQ45EK в сравнении с одной стороны с предыдущими моделями (D945GCLF), а с другой стороны с полноразмерным родственным продуктом DQ45CB, также любезно предоставленным компанией Intel.
В третьей части обзора мы расскажем о технологии VPro и протестируем возможности технологии на примере связки DQ45EK / DQ45CB.
